●ステレオラインにＴＢをミックス
●３種類のＴＢ信号形式に対応
●３個のＴＢスイッチ接続可能
●ダイナミック、コンデンサマイク対応
●プラグインパワー対応
●マイクコンプレッサー内蔵
●コンパクト

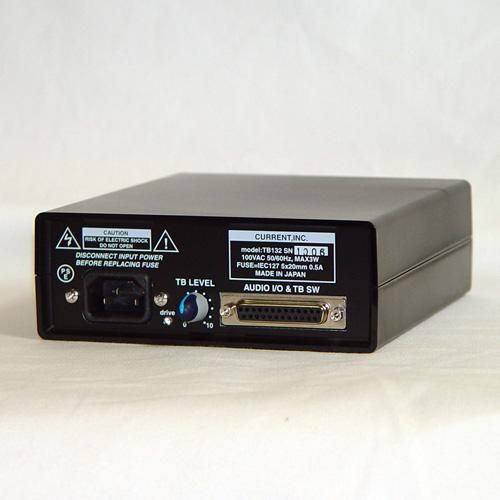

　ＴＢ１３２はステレオプログラムラインにＴＢ信号を割り込み出来るＴＢＭＩＸユニットです。ＴＢソースはラインレベル信号、ダイナミックマイク及びコンデンサマイクの３種類に対応します。

◆入出力
　全てのオーディオ信号とＴＢスイッチ入力はひとつのＤＳＵＢ２５コネクタに集約されています。なお、プログラム信号は約６００Ωの抵抗でＴＢとミックスされますので約６ｄＢ減衰し、負荷インピーダンスが６００Ωの場合にはさらに約６ｄＢ減衰します。

◆ＴＢソース
　３つのＴＢソースは同時接続が可能です。TB１は0dBのバランスライン入力です。ＴＢ２はダイナミックまたはコンデンサマイクを接続出来ます。コンデンサマイク用の＋１５Ｖ電源を内部スイッチでＯＮに出来ます。ＴＢ３はエレクトレットコンデンサマイクに対応し、＋５Ｖのプラグインパワー内部スイッチでＯＮに出来ます。なお、マイク用電源はデフォルトではいずれもＯＦＦです。

◆コントロール
　ＴＢ１３２には３つのＴＢスイッチを接続できます。メカニカルスイッチまたはリレー接点を接続出来ます。また、ＴＢレベルはＤＳＵＢコネクタ横のつまみで設定できます。

◆その他
　ＴＢボックスにはＴＢ９６１を接続することも出来ます。また、用途に応じた接続ケーブルも製作いたしますのでお問い合わせください。

★PROGRAM INPUTS: BALANCED 600Ω, ref=+4dBu, max=+24dBu
★PROGRAM OUTPUTS: BALANCED 600Ω, ref=+4dBu, max=+24dBu
★TB1 LINE INPUT: BALANCED 8kΩ, ref=+4dBu, max=+20dBu
★TB2 MIC INPUT: BALANCED 8kΩ, ref=-40dBu, mic power=+15V
★TB3 ECM INPUT: UNBALANCED 8kΩ, ref=-40dBu, mic power=+5V
★CONTROL: TB SWITCH x3 ★TB2,3 GAIN: +50dB
★CONNECTOR: Dsub25-F(#4-40)
★MAINS: 100-120VAC 50/60Hz MAX=3W
★DIMENSIONS: 150Wx54Hx170D 1kg

付属品：電源コード
