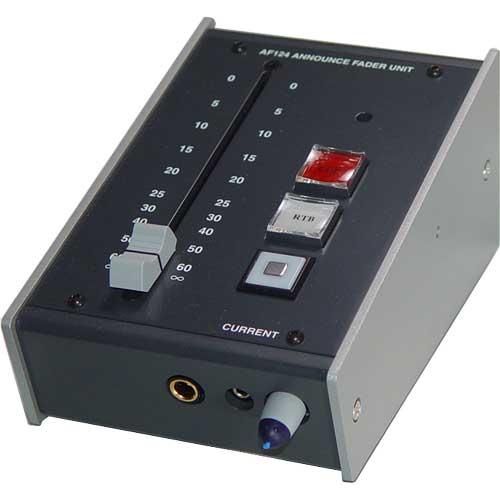

AF124
カフユニット
タッチ、フェーダー、RTB、CUEランプ、ヘッドフォン、モノイヤフォン

メーカー:CURRENT
納期:即納〜2ヶ月、送料無料


●洗練されたデザイン
●AF201コンパチブル
●タッチ、フェーダーのツイン構成
●RTB(バックトーク)
●CUEランプ(内蔵、外部)
●コンソールでVCAグルーピング可
●ステレオヘッドフォン、モノイヤフォン

 AF124はコンソ−ルのVCAまたは外部ミュ−ト回路を直接制御するタイプのカフボックスです。従来はオ−ディオインサ−ションにカフボックスを接続していましたが、音質劣化、カフチャンネルが固定されてしまうなどの問題がありました。それらの問題を解決してしまうのがこのAF124です。

◆ツインコントロ−ル
 AF124には好みに応じてどちらかを選べるように、フェ−ダ−とタッチスイッチの両方を装備しました。フェ−ダ−は100mmストロ−クのものを採用し、ラフに操作しても確実に動作するように工夫されています。また、タッチスイッチには視認性の優れた照光式を採用しています。フェーダーとタッチスイッチはOR動作となっていますので、タッチスイッチのみを使用する場合にはフェーダーを下げた状態で、フェーダーを使用する場合にはタッチスイッチをOFFにして操作して下さい。フェーダーでONになっている場合にはタッチスイッチでOFFに、タッチスイッチでONになっている場合にはフェーダーでOFFにできません。どちらか一方のみを使用したい場合には、簡単内部のコネクタをはずして動作を禁止することができます。

◆カフ出力
 AF124のカフ出力はオープンコレクター出力で、フェーダを上げるか、タッチスイッチのランプが点灯した場合にONになる出力と、その反転出力が用意されていますので、接続するコンソールなどの論理と合わせてください。

◆CUEランプ
 コントロ−ルル−ムでCUEボタンが押された場合には本体のCUEランプが点灯します。また、外付けのCUEランプAF205A(リヤパネルモジュラー接続)を接続すれば見やすい位置に設置することができます。

◆バックト−ク(RTB)
 AF124のRTB(リタ−ント−クバック)ボタンを押すとコントロールルームに対してバックト−クが可能です。ラインレベルでバランス出力される内蔵マイクアンプにはコンプレッサーを内蔵しており、スイッチノイズを押さえると共に明瞭度の高いバックトークが可能です。コンプレッションレベルは右側面から調整可能です。また、コンソール制御用にスイッチ接点も出力されています。

◆その他
 AF124の関連機器として、O2Rシリーズ及び、DA7対応スタジオインターフェースAF201、カフを4台接続可能なAF2201、SSL4000コンソ−ル用インタ−フェ−スCIF800、ステレオVCAユニットAF125、デュアルカフインターフェースAF129などがあります。CIF800を使用するとSSLコンソ−ルのVCAグル−プフェ−ダ−の7または8でマイク制御が可能となります。

●FU OUTPUT: OPEN COLLECTOR MAX=100mA
●CUE INPUT: +5 to +24V DC ●CONNECTOR: Dsub25-M(#4-40)
●CONTROL: 100mm stroke Fader, Touch Switch
●DISPLAY: CUE LAMP ●EXT CUE CONNECTOR: modular jack
●MONITOR INPUTS: REF=+4dBu, STEREO, BALANCED 10kΩ
●HEADPHONES:1/4" STEREO, x1, imp>50Ω, MAX=0.1W
●EARPHONES: MONO x1, imp>50Ω
●RTB OUT: REF=0dBu, BALANCED 50Ω
●RTB MIC: Electret Condenser Mic with Compressor
●RTB COMPRESSOR: Adjustable at RIGHT PANEL
●POWER: DC ±15V 200mA MAX
●DIMENSIONS: 106Wx74Hx164D 0.6kg
データシート(カタログ)
メーカー製品情報ページ
型番 AF124
定価 217,800円(本体198,000円、税19,800円)
販売価格
185,130円(本体168,300円、税16,830円)
購入数
