WRS805RXC
ワイヤレストークバック(受信機)
CUEランプ付き、2.4GHz無線方式、2系統のリレー出力

メーカー:CURRENT
納期:即納〜2週間、送料無料

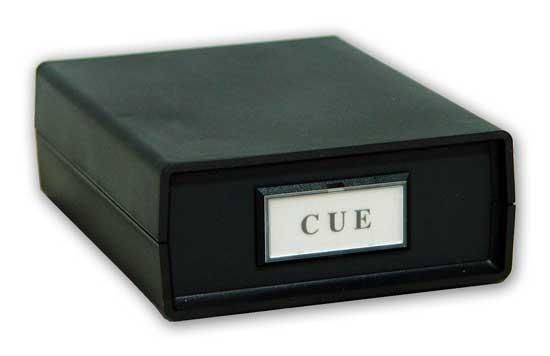

WRS805RXCはCUEランプ付き受信機です。

●コンパクトコントローラー
●高速レスポンス
●指向性が気にならない無線方式
●汎用的なリレー接点出力
●1ボタンまたは2ボタン送信機
●イージーインストール

 WRS805はレコーディング、ポストプロダクション、放送スタジオ等でのトークバックとCUEスイッチをワイヤレスで行なうためのシステムです。無線方式を使用したことで赤外線リモコンのような障害物を意識した操作は不要です。

◆無線方式
 WRS805では2.4GHz帯のXbee無線方式を使用しているため、レスポンスが早く、指向性を気にしながら操作する必要はありません。また、送信信号はデジタル変調されているため誤動作することが少ないですが、周辺環境の影響によってエラーが発生する場合があります。一部の携帯電話では影響が出ることがありますのでその場合には電源を切ってご使用下さい。

◆受信機
 レシーバーには、リレ−によるメイクコンタクトが出力されていますので、様々な機器とのインターフェイスを容易に行うことができます。
 標準はAC100Vですが、COMMUNICATIONコネクタから供給されるDC電源での動作も可能です。また、CUEランプ内蔵モデルでは外部タリーとの併用も可能です。

◆リモート到達距離
 約10mですがレシーバーの設置環境により差がでることがあります。レシーバーのフロントパネルのLEDによる受信状況を確認するためにも見える場所に設置してください。

◆送信機
 同時送信はできませんが複数の送信機を使用することができます。スイッチのコマンドは常時送信されているわけではなく、押したときにON、離したときにOFFのコマンドが送信されます。もし、ONのままロックした場合にはもう一度押して離すと初期化されます。また、操作していないときにはスリープ状態になるため約1年間の使用が可能です。

◆その他
 隣接したスタジオなどでクロストークが問題になりそうな場合には送受信機のIDを変更することもできますのでお問い合わせ下さい。また、CUEランプ内蔵の受信機WRS805RXCは非常設で使用する場合や配線が不可能な場合に大変便利です。

◆接続
 レシーバーのDsub9オスコネクタの接続は以下の通りです。
1.外部電源+           6.外部CUE+(WRS805RXC)
2.外部CUEー(WRS805RXC)   7.GND
3.TBコマンドコモン       8.TBコマンド(メイク)
4.CUEコマンドコモン      9.CUEコマンド(メイク)
5.未接続 (rev3でコネクタの仕様が変更されました。)

Dsubコネクタを接続しやすいフォーンジャックに変換するWRS805JBもあります。

[TRANSMITTER]
★DIMENSIONS: 61Wx100Hx19D
★CONTROL: 1 or 2 SWITCHES
★FREQ.: 2405~2480MHz, 5MHz step 16ch, IEEE 802.15.4, 1mW
★POWER: UM4x2 , about 1 year
★MAX DISTANCE: APPROX.10m

[RECEIVER]
★DIMENSIONS: 110Wx46Hx140D
★CONNECTOR: D-TYPE 9WAY MALE (#4-40)
★POWER: 100VAC 50/60Hz, DC +5~12VDC max 200mA
★OUTPUTS: RELAY CONTACT MAX 24VDC 100mA

このドキュメントはシリアル3024 以降の製品に適用されます。

データシート(カタログ)
メーカー製品情報ページ
型番 WRS805RXC
定価 105,600円(本体96,000円、税9,600円)
販売価格
89,760円(本体81,600円、税8,160円)
