メーカー：CURRENT
納期:1週間、送料無料

●TB961を単独使用可能
●TBとCUEの接点出力
●CUEランプ用電源供給
●各種CUEランプに対応
●コンパクト

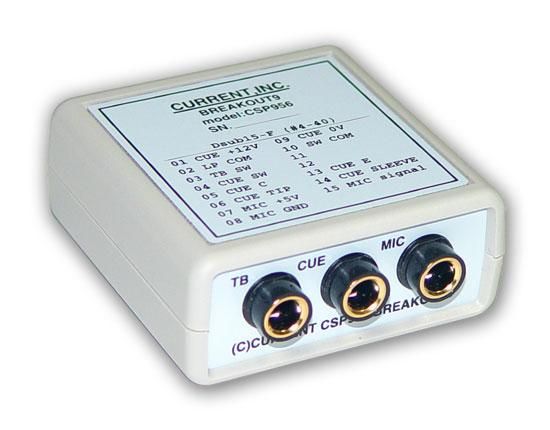

　CSP956はAF201Aのようなインターフェースを使用することなく、トークバックボックスTB961を使用可能にするコンパクトなアダプタです。

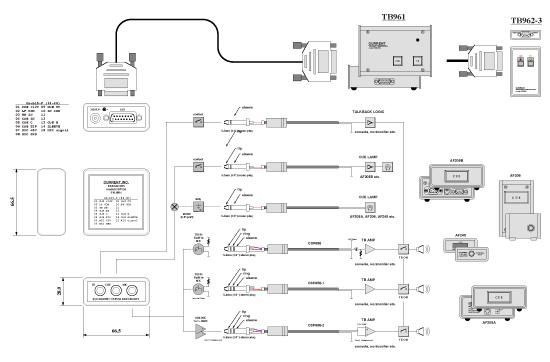

◆TB961との接続

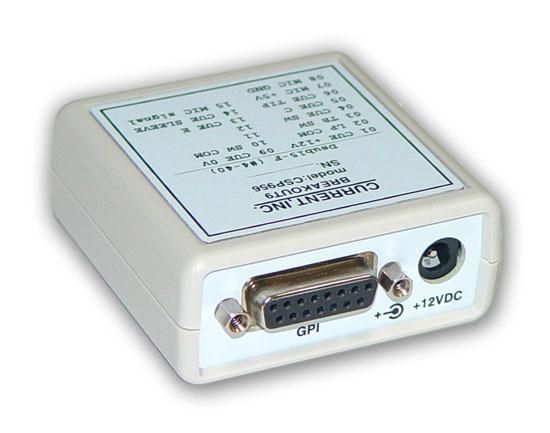

　TB961とはGPIポートのDsub15コネクタで接続します。AF201などで使用していたケーブルはそのままでは使用出来ませんが、一部の接続を切断すれば使用出来ます。

◆TB出力
　２Pフォーンジャック出力はMOS-FET接点出力ですので直流でも交流でも接続出来ます。通常は接続した機器のTBコントロール端子へ接続して下さい。

◆CUE出力
　２Pフォーンジャック出力はMOS-FET接点出力または、12Vのタリー出力モードをGPIポートの接続によって選択出来ます。接点モードはTB出力と同じMOS-FET出力です。タリーモードではAF205AなどのCUEランプを直接接続することが出来ます。

◆MIC出力
　３Pフォーンジャック出力はTB961のマイクが出力されていますのでTBアンプに接続して下さい。通常は接続した機器のTBロジックによってマイクのON/OFFが制御されます。なお、デフォルトではTB961のマイクには電源を供給していませんが 、電源供給型のCSP956-1も選択出来ます。

★GPI: TB961 Dsub15-F (#4-40)
★TB: 1/4"(6.3mm) TS PHONE, max +24V 50mA
★CUE: 1/4"(6.3mm) TS PHONE, max +24v 50mA
★MIC: 1/4"(6.3mm) TRS PHONE
★DIMENSIONS: 66.5Wx28Hx66.5D 90g
★POWER: +12VDC max 30mA, 2.1mm DC JACK

CUEランプ AF205A

発送に関して。
単品でのご注文の場合には郵送になる場合があります。お急ぎの場合にはご連絡下さい。
